  • 商品名稱：1151lt型法蘭式液位變送器
  • 添加時間：2013-07-21 16:25:42
  •
  • 電 話：0550-7037773
    郵 箱：shanglangroup@163.com
介紹：

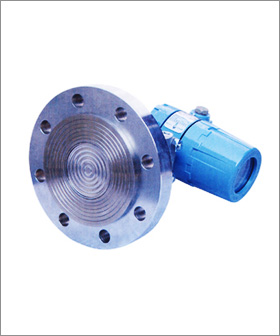

六、1151lt型法蘭式液位變送器
1151lt型法蘭式液位變送器的安裝法蘭標準按ansi，法蘭有3″和4″規格，
法蘭等級分為150lb（2.5mpa）及300lb（5.0mpa），法蘭安裝尺寸見下圖表
。如用戶采用gb9116-88標準，則dn=80、100、pn =2mpa請注明。
接液膜片材料有316l、哈氏c-276、蒙乃爾、鉭等。用戶不注明，時 以3″150lb安裝法蘭及接液膜片材料316l供貨。

圖8 法蘭式液位變送器外型尺寸圖

法蘭尺寸
螺栓孔
尺寸
規格
直徑d
a
b
c
數目n
直徑d
分布直徑d1
3″
1501b
190
30
66
127
4
19
152
4″
1501b
228
30
89
157
8
19
190
3″
3001b
210
35
66
127
8
22
168
4″
3001b
254
38
89
157
8
22
200
