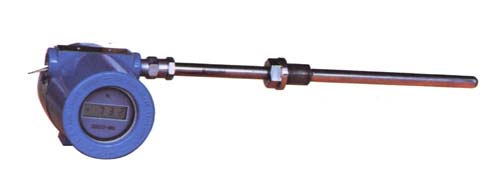

產品名稱：一體化溫度變送器
1、應用
? 通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃范圍內液體、蒸汽的氣體 質以及固體表面溫度。
2、特點
? 二線制輸出4-20mA，抗干擾能力強；
? 節省補償導線及安裝溫度變送器費用；
? 安全可靠，使用壽命長；
? 冷端溫度自動補償，非線性校正電路 ；
3、工作原理
? 防爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。
? 熱電偶(熱電阻)產生的熱電勢(電阻)經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
4、主要技術參數
產品執行標準
? IEC584 ? IEC751 ? IEC1515 ? JB/T5518-91 ? JB/T7391-94
5、測溫范圍及允差
1）熱電阻測溫范圍及允差
|
型號 |
分度號 |
測溫范圍 |
精度等級 |
允許偏差 |
|
WZPB |
Pt100 |
-200℃~+500℃ |
?
????????????A級
?????????? ?B級 |
±(0.15+0.002t)
±(0.30+0.005t) |
|
???????? WZCB |
?? Cu50? Cu100 |
? -50℃~+100℃ |
?????????? ?--- |
±(0.30+0.006t) |
2）熱電偶測溫范圍及允差
|
型號 |
分度號 |
允差等級 |
|
Ⅰ |
Ⅱ |
|
允差值 |
測溫范圍 |
允差值 |
測溫范圍 |
|
WRNB |
K |
±1.5℃ |
-40℃~+375℃ |
±2.5℃ |
-40℃~+333℃ |
|
±0.004t |
375℃~1000℃ |
±0.0075t |
333℃~1200℃ |
|
WRMB |
N |
±1.5℃ |
-40℃~+375℃ |
±2.5℃ |
-40℃~+333℃ |
|
±0.004t |
375℃~1000℃ |
±0.0075t |
| |
